天饋電涌保護器
發布時間：2014/8/8 20:28:20 點擊次數：
|
名
稱
|
型號
|
規
格
|
接口
|
頻率
|
駐
波
比
|
插入
損耗
（dB）
|
特性
阻抗
（Ω）
|
通流
容量
（KA）
|
工作
電壓
（V）
|
限制
電壓
（V）
|
保護
對象
|
外觀尺寸
|
|

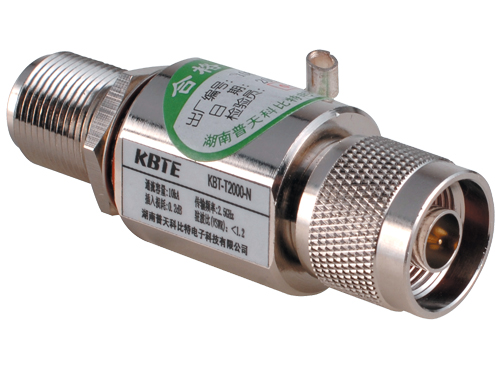

天饋電涌保護器
|
KBT-T2000
|
SMA
|
SMA
|
0~2.0
|
＜1.2
|
≤
0.3dB
|
50
|
10KA
|
24V
|
400V
|
接收機
發射機
|
25×25×46
|
|
KBT-T2000
|
BNC
|
BNC
|
0~2.5
|
75/50
|
25×25×58
|
|||||||
|
KBT-T2000
|
N
|
N
|
0~2.5
|
50
|
28×25×68
|
|||||||
|
KBT-T2000
|
TNC
|
TNC
|
0~2.5
|
50
|
25×25×58
|
|||||||
|
KBT-T2000
|
7/16
|
L29
(7/26)
|
0~2.5
|
50
|
20KA
|
35×35×71
|
二、產品用途
KBT-T2000N-N天饋電涌保護器是同軸天饋電涌保護器，串聯在天饋線路中，可安裝在雷電保護分區的LPZ—2界面或更高的界面，廣泛應用于各類通信基站、衛星通信、無線通信、導航、雷達等領域，防護通訊設備免遭雷擊和電涌破壞。
三、主要特點
◇駐波比<1 2
◇插入損耗<0.3dB
◇帶寬0到2.5GHz
◇最大放電電流Imax：20KA（8/20us）
◇接頭：7/16、N、BNC、TNC、SMA、F
四、基本原理
在天饋電涌保護器的傳輸芯線和腔體外殼之間加裝一氣體放電管，當傳輸芯線和腔體外殼之間出現超過氣體放電管的點火電壓時，氣體放電管達到了脈沖放電電壓，線路會在短時間內發生短路，通過接地的腔體外殼將電涌引導至接地系統，從而泄放雷擊和電涌，當電涌消失后，氣體放電管恢復到絕緣高阻狀態。氣體放電管是可更換式，方便維修和更換。
