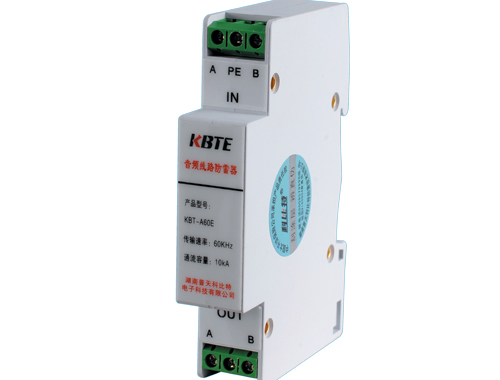

音頻系統音頻防雷模塊(軌道式信號防雷模塊)
發布時間：2014/8/8 20:28:20 點擊次數：
一、 技術參數
|
名
稱
|
型號
|
規
格
|
接口
|
傳輸速
（頻）率
|
插入
損耗
（dB）
|
通流
容量
（KA）
|
工作
電壓
（V）
|
限制
電壓
（V）
|
鉗位
電壓
（V）
|
保護
對象
|
外觀尺寸
|
|
音頻
線路
防雷
器
|
KBT-A60
|
A
|
RJ11
|
10MHz
|
≤0.3
|
10
|
110
|
＜200
|
180
|
市話MODEM
|
25×40×59
|
|
KBT-A60
|
B
|
60KHz
|
≤0.1
|
電話機傳真機
|
|||||||
|
KBT-A60
|
C
|
插卡
|
程控交換機
|
25×58×115
|
|||||||
|
KBT-A60
|
E
|
3P
接線柱
|
音頻系統、廣播系
統和背景音樂系統
|
18×66×90
整體式標準
導軌安裝
|
二、產品用途
KBT-A60E系列音頻系統音頻防雷模塊(軌道式信號防雷模塊)采用多級串聯式結構設計，適用于程控交換機、小總機、電話分機、傳真機、電話等通訊線路終端設備和通訊機房設備以及音頻系統、廣播系統、背景音樂系統設備的防雷擊電磁脈沖保護。
防雷器響應時間：10-12s 接地電阻≤4Q 工作環境溫度：-40℃～85℃
三、 主要特點
◇多級保護，通流容量大；
◇核心元件均經嚴格篩選，且選用國際名牌產品，性能優越；
◇內置快速半導體保護器件，響應速度快；
◇低電容、電感設計，傳輸性能優越；
◇限制電壓極低。
四、安裝說明
1請認準接口及連接方式；
2認準防雷器輸入／輸出接口標識．輸八接外線、輸出接被保護設備；
3接地線應力求短、粗、直，以減少分布電感影響防雷器對雷擊電磁脈沖能量的泄放；
4信號防雷器接地可通過電子開關與地網連接。
